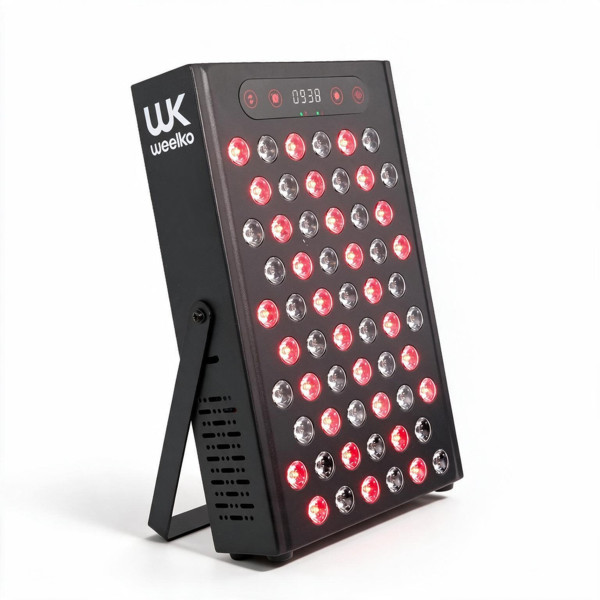

Panneau LED Photobiomodulation 300 W – Lumière Rouge 660 nm & Infrarouge 850 nm

Panneau LED A300 : lumière rouge 660 nm et proche infrarouge 850 nm

Le panneau LED A300 300 W est un appareil d'exposition lumineuse ciblée combinant deux longueurs d'onde utilisées en photobiomodulation : la lumière rouge à 660 nm et le proche infrarouge à 850 nm.

Contrairement à un masque LED limité au visage, son format panneau permet d'orienter la lumière vers une zone déterminée. Son système de suspension réglable facilite son positionnement et permet d'adapter la configuration aux conditions d'utilisation prévues par le fabricant.

Le panneau dispose de 60 LED double puce de 5 W, d'une puissance nominale de 300 W et d'une irradiance annoncée supérieure à 147 mW/cm² mesurée à 3 pouces, soit environ 7,6 cm.

Deux longueurs d'onde complémentaires : 660 nm et 850 nm

Le A300 associe deux émissions lumineuses selon un ratio annoncé de 1:1.

Le proche infrarouge à 850 nm est situé en dehors du spectre visible. Il est donc normal que son émission ne soit pas perçue de la même manière que celle des LED rouges.

Rouge + infrarouge, rouge seul ou infrarouge seul

L'un des intérêts du A300 est de permettre de sélectionner les émissions lumineuses selon trois configurations :

• R + I : lumière rouge 660 nm + proche infrarouge 850 nm ;
• R : lumière rouge 660 nm seule ;
• I : proche infrarouge 850 nm seul.

L'afficheur indique le mode sélectionné. Cette possibilité permet d'utiliser les deux longueurs d'onde simultanément ou séparément selon le protocole choisi.

60 LED double puce et puissance nominale de 300 W

Le panneau est équipé de 60 LED double puce d'une puissance nominale annoncée de 5 W par LED.

La puissance nominale totale indiquée pour l'appareil est de 300 W.

Il est important de ne pas confondre cette puissance nominale avec l'irradiance effectivement reçue par la zone exposée. Pour comparer des appareils de photobiomodulation, la puissance en watts ne suffit donc pas à elle seule.

Une irradiance supérieure à 147 mW/cm² mesurée à 7,6 cm

La notice du A300 annonce une irradiance supérieure à 147 mW/cm² à une distance de 3 pouces, soit environ 7,6 cm.

Cette précision est importante : l'irradiance d'un panneau LED évolue avec la distance. Une valeur exprimée en mW/cm² doit donc être interprétée en tenant compte de la distance à laquelle elle a été mesurée.

La distance entre le panneau et la zone exposée influence également la surface couverte. Pour cette raison, il ne faut pas déterminer un protocole uniquement à partir de la puissance de 300 W ou de l'irradiance maximale annoncée.

Quelle distance utiliser avec le panneau A300 ?

Dans sa notice d'utilisation, le fabricant indique à titre de protocole général un positionnement à environ 20 cm de la zone exposée.

Cette distance est différente de la distance de 7,6 cm utilisée pour annoncer l'irradiance maximale. Il est donc essentiel de distinguer :

• 7,6 cm environ : distance de mesure de l'irradiance annoncée >147 mW/cm² ;
• 20 cm environ : distance générale d'utilisation mentionnée dans la notice fabricant.

Respectez toujours les recommandations du manuel et adaptez l'installation uniquement dans les limites prévues par le fabricant.

Minuterie intégrée de 5 à 30 minutes

Le panneau dispose d'une minuterie permettant de programmer automatiquement la durée de fonctionnement.

Les durées disponibles sont :

• 5 minutes ;
• 10 minutes ;
• 15 minutes ;
• 20 minutes ;
• 25 minutes ;
• 30 minutes.

L'affichage numérique permet de visualiser la durée programmée ainsi que le temps restant.

La notice du fabricant mentionne à titre général une exposition d'environ 10 à 20 minutes par zone. Cette indication ne signifie pas que la durée maximale de 30 minutes convienne systématiquement à chaque utilisation.

4 niveaux d'intensité lumineuse

La luminosité est réglable sur quatre niveaux :

• 25 %
• 50 %
• 75 %
• 100 %

Le réglage par défaut est de 100 %. La possibilité de modifier l'intensité permet d'utiliser le panneau selon les paramètres prévus pour le protocole choisi, sans devoir systématiquement travailler à son niveau maximal.

Mode pulsé : 10 Hz, 20 Hz ou 40 Hz

En complément du fonctionnement continu, le A300 dispose d'un mode pulsé réglable.

Trois fréquences sont proposées :

• 10 Hz
• 20 Hz
• 40 Hz

Le mode Pulse peut également être désactivé afin de revenir au fonctionnement continu.

Ces valeurs correspondent aux réglages techniques disponibles sur l'appareil. Elles ne doivent pas être associées à des indications thérapeutiques particulières en l'absence d'un protocole validé pour l'utilisation concernée.

Fonctionnement Flicker-Free en mode continu

Le fabricant indique un fonctionnement Flicker-Free. Cette caractéristique concerne le fonctionnement lumineux continu de l'appareil et doit être distinguée du mode Pulse, qui génère volontairement une émission pulsée lorsque cette fonction est sélectionnée.

Angle lumineux de 30°

Les LED disposent d'un angle de faisceau de 30°.

Cette caractéristique contribue à concentrer l'émission sur la zone située devant le panneau. La surface couverte varie cependant avec la distance : plus la zone est éloignée, plus la répartition lumineuse évolue.

Le positionnement du panneau constitue donc un véritable paramètre d'utilisation et ne doit pas être choisi au hasard.

Un système de suspension réglable

Le A300 est livré avec un système de poulie réglable, un câble de suspension et les éléments de fixation prévus par le fabricant.

Ce dispositif facilite le positionnement du panneau en fonction de la zone à exposer.

Avec un poids net de 3 kg, le panneau doit toujours être installé sur un support capable de supporter son poids. Vérifiez soigneusement la fixation avant chaque utilisation et respectez les instructions de montage du manuel.

Connexion Daisy Chain : associer plusieurs panneaux compatibles

Le A300 dispose d'une fonction Daisy Chain permettant de connecter plusieurs appareils compatibles entre eux.

Un câble spécifique est fourni dans le colis pour cette fonction.

Lorsque plusieurs panneaux sont reliés, respectez impérativement les limitations électriques et le nombre maximal d'appareils autorisés par le fabricant. Ne réalisez pas une installation en série ne correspondant pas aux instructions de la notice.

Un appareil compact pour une exposition ciblée

Le panneau mesure 204 × 322 × 65 mm pour un poids net de 3 kg.

Son format est particulièrement adapté lorsqu'un grand panneau corps entier n'est pas nécessaire et que l'on recherche plutôt une exposition lumineuse localisée.

Le fabricant classe d'ailleurs le modèle A300 dans la catégorie « Target Treatment », c'est-à-dire utilisation ciblée sur une zone déterminée.

Refroidissement actif par ventilateur

Le panneau A300 intègre un ventilateur de refroidissement destiné à accompagner le fonctionnement de ses composants.

Veillez à ne pas obstruer les zones de ventilation pendant l'utilisation et installez l'appareil conformément aux recommandations de la notice.

Durée de vie annoncée des LED

Le fabricant annonce une durée de vie de 100 000 heures pour le système LED.

Cette valeur correspond à une donnée constructeur et ne constitue pas une durée de garantie de l'appareil. La durée de fonctionnement réelle peut notamment dépendre des conditions d'utilisation, de l'environnement et de l'entretien du produit.

Émission électromagnétique annoncée

La fiche technique du fabricant indique une valeur d'EMF de 0,0 μT à 10 cm.

Cette valeur est reproduite telle qu'indiquée dans les caractéristiques du fabricant et correspond à ses conditions de mesure.

Comment utiliser le panneau LED A300 ?

Avant la première utilisation, lisez intégralement le manuel fourni avec l'appareil.

1. Installez solidement le panneau avec le système de fixation adapté.
2. Branchez le câble d'alimentation.
3. Mettez l'appareil sous tension.
4. Positionnez le panneau selon la distance prévue par le protocole et la notice.
5. Sélectionnez rouge + infrarouge, rouge seul ou infrarouge seul.
6. Sélectionnez le niveau d'intensité souhaité.
7. Activez ou non le mode pulsé et choisissez 10, 20 ou 40 Hz lorsque cette fonction est utilisée.
8. Programmez la minuterie.
9. Respectez les consignes de protection oculaire et les précautions prévues par le fabricant.

Comprendre les réglages : puissance, irradiance, distance et durée

Pour utiliser correctement un appareil LED, quatre données ne doivent pas être confondues :

• la puissance nominale de l'appareil, exprimée ici en watts ;
• l'irradiance, exprimée en mW/cm² ;
• la distance entre les LED et la zone exposée ;
• la durée d'exposition.

Une puissance nominale plus élevée ne signifie donc pas automatiquement qu'il faut utiliser l'appareil plus longtemps ou se placer plus près du panneau.

La dose lumineuse reçue dépend de plusieurs paramètres. Pour cette raison, respectez les recommandations du fabricant plutôt que de chercher systématiquement l'intensité ou la durée maximales.

Le conseil MFB Provence

Pour comparer deux panneaux LED, ne vous arrêtez pas au nombre de watts affiché. Vérifiez surtout les longueurs d'onde, l'irradiance et sa distance de mesure, les possibilités de réglage, l'angle du faisceau, la minuterie et les conditions d'utilisation.

Sur le A300, la donnée >147 mW/cm² à 3 pouces est particulièrement utile car elle associe l'irradiance à sa distance de mesure, ce qui permet une lecture technique beaucoup plus pertinente qu'une valeur d'irradiance communiquée sans distance.

Caractéristiques techniques du panneau LED A300

Contenu du colis

• 1 panneau LED A300
• 1 paire de lunettes de protection
• 1 support de porte
• 1 câble d'alimentation
• 1 système de poulie réglable
• 1 vis de connexion / fixation
• 1 câble de suspension
• 1 câble Daisy Chain
• 1 manuel d'utilisation

Protection oculaire et précautions d'utilisation

Une paire de lunettes de protection est fournie avec le panneau. Pour MFB Provence, nous recommandons de suivre les consignes de protection oculaire du manuel et d'éviter de regarder directement les LED en fonctionnement.

Avant la première utilisation, consultez intégralement la notice. Respectez notamment les distances, durées d'exposition, niveaux d'intensité, conditions d'installation et précautions indiquées par le fabricant.

Une vigilance particulière est nécessaire en cas de photosensibilité ou d'utilisation de médicaments ou produits susceptibles d'augmenter la sensibilité à la lumière. En cas de doute ou de situation médicale particulière, demandez l'avis d'un professionnel de santé avant utilisation.

Le produit ne doit pas être utilisé pour diagnostiquer ou traiter une pathologie en dehors des indications correspondant à son statut réglementaire et à sa documentation applicable.

Questions fréquentes sur le panneau LED A300

Quelles longueurs d'onde utilise le A300 ?

Le panneau associe une lumière rouge de 660 nm et un proche infrarouge de 850 nm, selon un ratio 1:1.

Peut-on utiliser le rouge et l'infrarouge séparément ?

Oui. Le panneau permet de sélectionner rouge + infrarouge, rouge seul ou infrarouge seul.

Pourquoi les LED infrarouges semblent-elles éteintes ?

Le proche infrarouge à 850 nm se situe en dehors du spectre visible par l'œil humain. Il est donc normal de ne pas percevoir son émission comme celle des LED rouges.

Quelle est l'irradiance du panneau ?

Le fabricant annonce une irradiance supérieure à 147 mW/cm² mesurée à 3 pouces, soit environ 7,6 cm.

À quelle distance utiliser le panneau ?

La notice indique à titre général un positionnement à environ 20 cm. Respectez les instructions du fabricant et le protocole correspondant à votre utilisation.

Combien de temps dure une séance ?

Le fabricant mentionne à titre général environ 10 à 20 minutes par zone. La minuterie de l'appareil permet des réglages de 5 à 30 minutes. La durée doit toujours être adaptée aux instructions du manuel et au protocole choisi.

Peut-on régler l'intensité ?

Oui. Quatre niveaux sont disponibles : 25 %, 50 %, 75 % et 100 %.

Le panneau fonctionne-t-il en mode pulsé ?

Oui. Il propose trois fréquences : 10 Hz, 20 Hz et 40 Hz. Le mode pulsé peut également être désactivé.

Peut-on relier plusieurs panneaux A300 ?

Le système Daisy Chain permet de connecter plusieurs unités compatibles. L'installation doit respecter les limites et instructions électriques du fabricant.

Les lunettes de protection sont-elles fournies ?

Oui. Une paire de lunettes de protection fait partie des accessoires fournis avec le panneau.

Quelle différence entre 300 W et 147 mW/cm² ?

Les 300 W correspondent à la puissance nominale annoncée de l'appareil. Les mW/cm² correspondent à l'irradiance reçue par unité de surface dans des conditions de mesure déterminées. Ce sont donc deux données différentes.

Quelle est la durée de vie annoncée des LED ?

Le fabricant indique une durée de vie de 100 000 heures. Il s'agit d'une donnée constructeur et non de la durée de garantie de l'appareil.
